ELFF & BIM

Das Basismodul für 3D-Planung, inklusive dynamischer Objekte und umfassender Berechnungsfunktionen

ELFF-CAD erstellt ein dynamisches 3D-Drahtmodell der Fahrleitungsanlage, das als zentrale Basis für alle weiterführenden ELFF-Module dient. Dieses Modell ist flexibel und kann jederzeit angepasst werden, wobei die Gleislage des darzustellenden Abschnitts als Grundlage verwendet wird. Es bietet den Anwendenden vielfältige Perspektiven und die Möglichkeit, bestimmte Objekte oder Berechnungen für eine präzise Gestaltung oder Modifikation komplexer Anlagen ein- und auszublenden.

Spezifische Bahnstandards, wie die Zugkraft in Seilen und Drähten, das Gewicht der Bauteile sowie die Belastungen durch Wind und Eis, sind integraler Bestandteil von ELFF-CAD. Das Tool berechnet kontinuierlich die Statik von Masten und Seilen während der Modellerstellung, um verifizierbare Nachweise für die statische Belastung der Bauteile zu liefern.

Ein weiteres Merkmal ist die Phasenplanung, bei der jedem Bauteil eine «Lebensdauer» zugewiesen wird. Dies ermöglicht es, Bauteile in den Plänen farblich nach Bauphase (Bestand, Abbruch, Neubau, Provisorien usw.) zu kennzeichnen.

Die Ausgabe von ELFF-CAD umfasst:

• Situations- und Lagepläne
• Längenprofile
• 3D-Ansichten aus jeglichen Betrachtungswinkeln
• Koordinatenlisten für Masten und Fundamente
• Kettenwerkstabellen (z.B. Hänger)
• Detaillierte Phasenplanung
• Berechnung zur Mast- und Seilstatik
• Statik für Masten und Fundamente gemäss EN50119

Diese Funktionen gewährleisten eine umfassende und präzise Planung von Fahrleitungsanlagen, unterstützt durch die fortschrittlichen Möglichkeiten von ELFF-CAD.

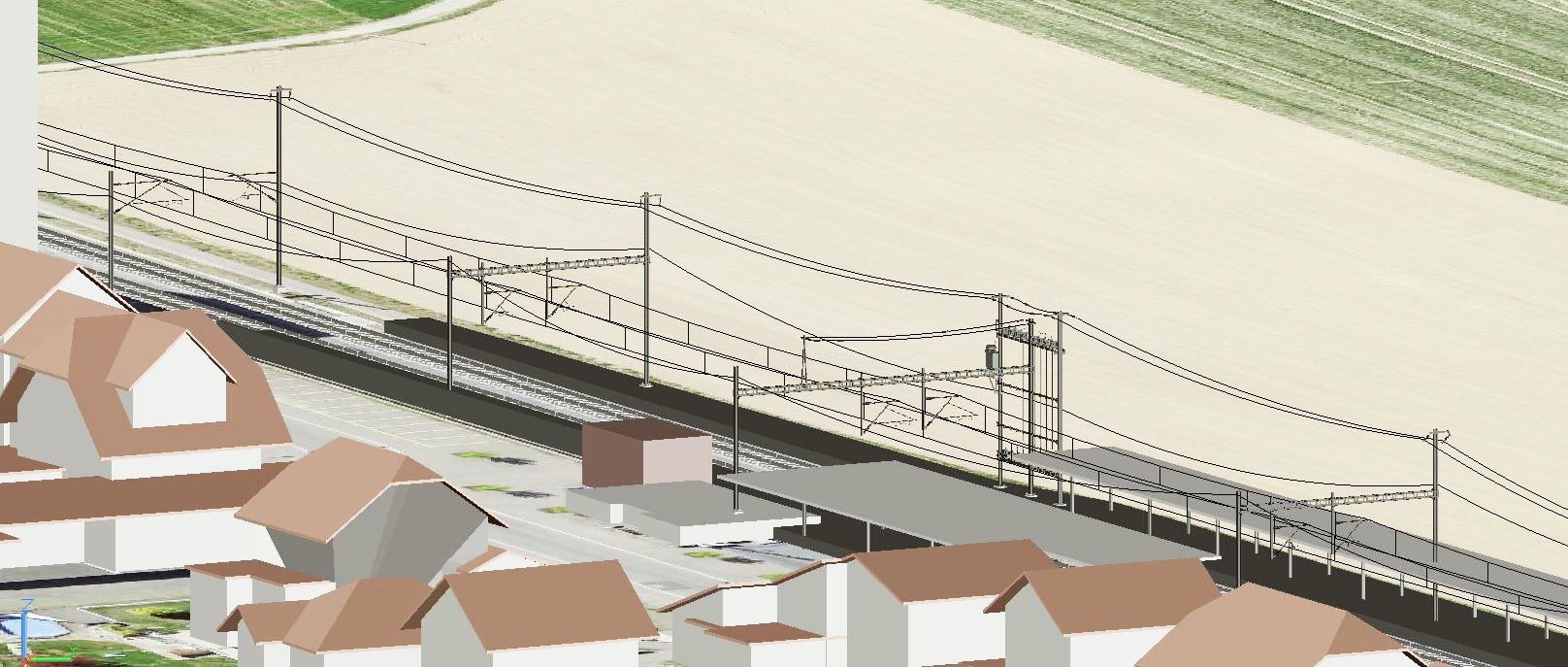

3D-Drahtmodell einer Fahrleitungsanlage

Das auf die Erstellung von Querprofilen und Materiallisten spezialisierte Modul

Das spezialisierte Modul ELFF-CAM nutzt die Grundlage des 3D-Modells, um detaillierte Ausschreibungs-, Bestell- und Montageunterlagen zu generieren, die auf das ausgewählte Fahrleitungssystem zugeschnitten sind. Durch den Import von Daten aus ELFF-CAD ermöglicht ELFF-CAM die automatische Erstellung von Querprofilen, die eine wichtige Rolle in der Planung und Planprüfung spielen.

Innerhalb des Tools werden Bauteile und Komponenten gemäss den Spezifikationen eines Bahnstandards in anpassbare Bauteilbibliotheken integriert. Diese Komponenten werden mit allen relevanten Informationen wie Abmessungen, Artikelnummern und Preisen versehen. ELFF-CAM ermöglicht den einfachen Zugriff auf diese Daten in Form von Querprofilen und Materiallisten, wobei stets die geltenden Regeln und Bauvorschriften beachtet werden. Darüber hinaus bietet das Tool die Möglichkeit, Komponenten für eine detaillierte Darstellung spezifischen Gruppen zuzuordnen.

Die von ELFF-CAM bereitgestellten Ausgabedaten umfassen:

• Querprofile, inklusive Montagemasse für jede Bauphase
• Detaillierte Materiallisten je Querprofil oder über die ganze Strecke

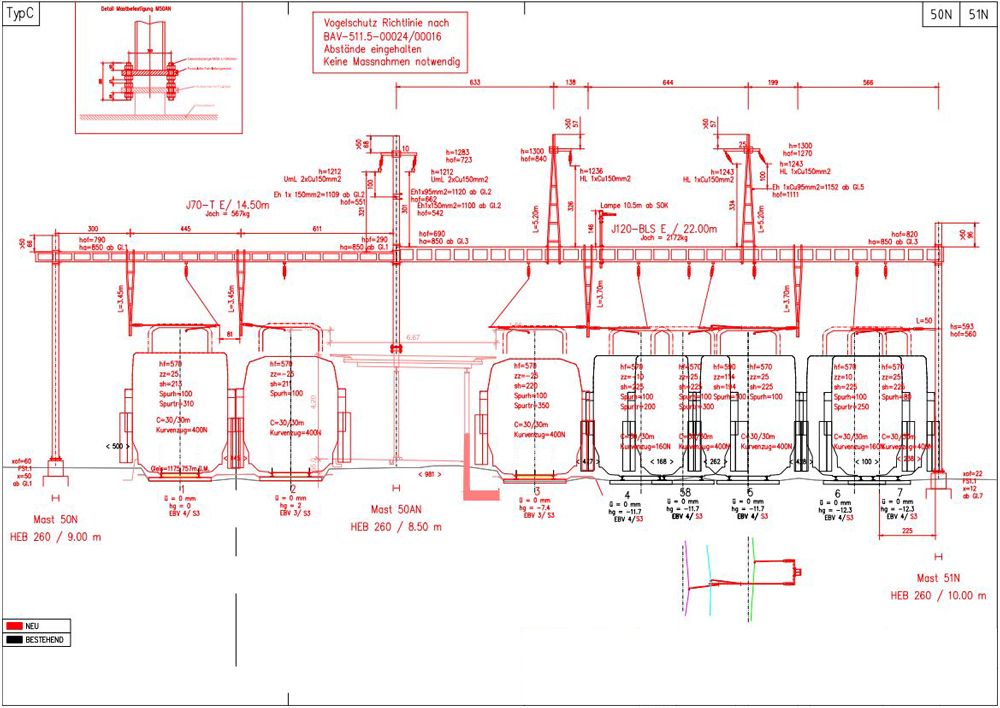

Querprofil erstellt mit ELFF-CAM

Das Modul für 3D-Solid-Darstellung und IFC-Datenexport für eine optimale BIM-Integration

ELFF-BIM setzt Massstäbe in der Generierung von 3D-Solid-Objekten für alle Bauteile, standardmässig basierend auf einem Level of Geometry (LOG) zwischen 100 und 200. Die Präzision und Detailtiefe dieser Modelle kann flexibel angepasst werden, indem die Detailgenauigkeit (LOG) mithilfe von Bauteilbibliotheken auf bis zu LOG 500 erweitert wird.

Ein herausragendes Feature von ELFF-BIM ist der IFC-Datenexport, der eine nahtlose Umwandlung von sowohl in ELFF entworfenen als auch von externen 3D-Solid-AutoCAD-Objekten in das IFC-Format ermöglicht. Dies schliesst auch kundenspezifische 3D-Solid-Modelle mit ein, wodurch eine hohe Anpassungsfähigkeit an spezifische Projektanforderungen gewährleistet wird.

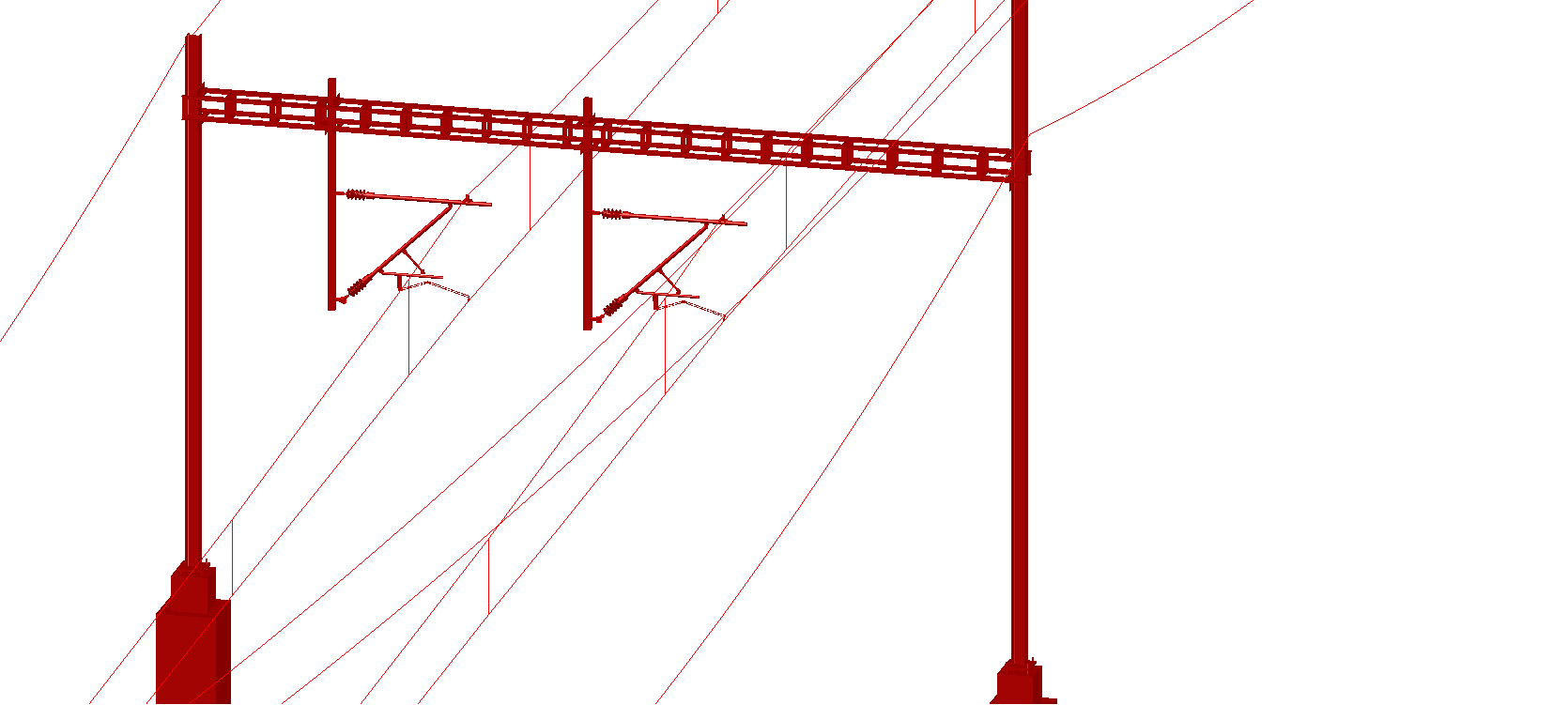

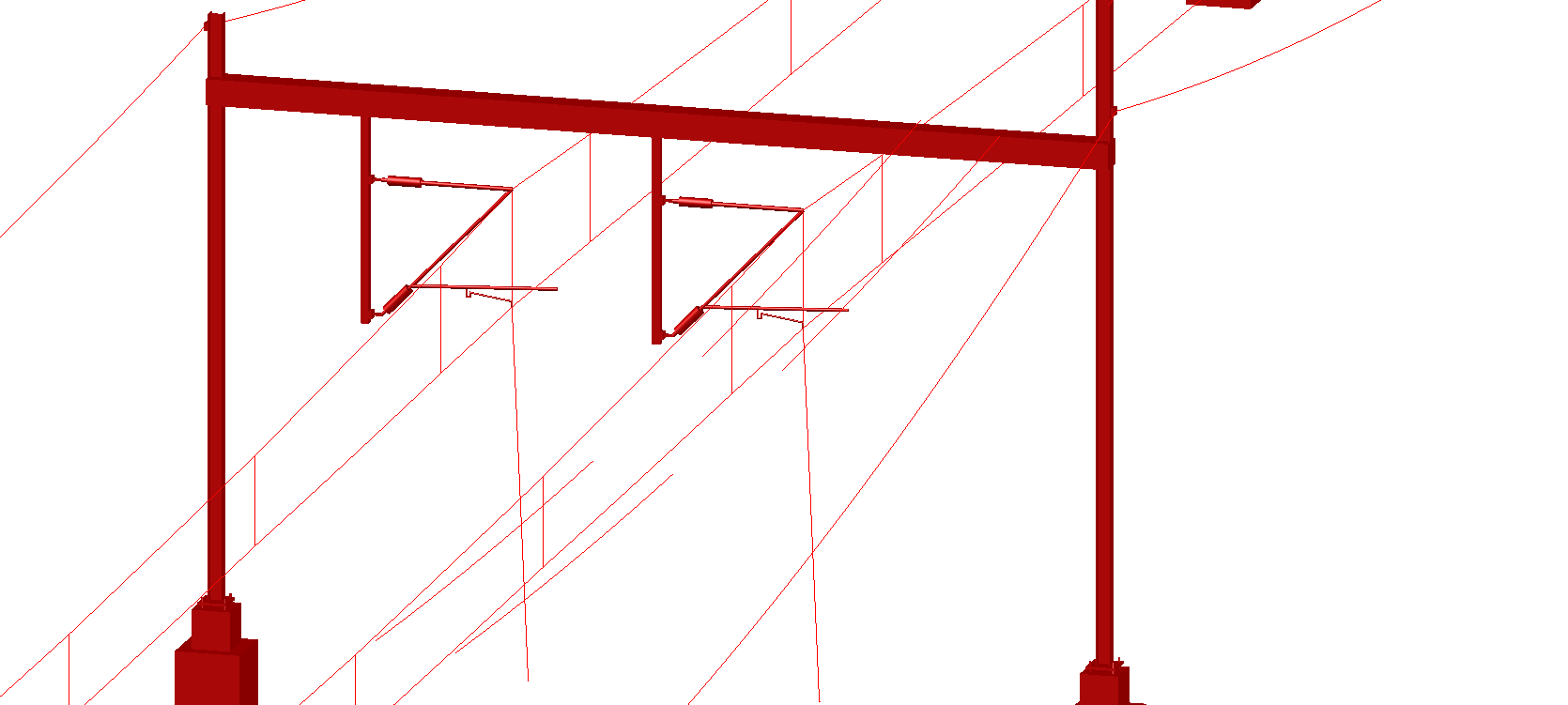

3D-Solid-AutoCAD-Objekte

Die im BIM-Modul integrierten Funktionen erlauben es den Anwendenden, automatisch die erforderlichen Attribute allen modellierten Bauteilen zuzuweisen. Diese Attribute, bekannt als IFC Property Sets, können aus Objektdatenmodellen oder anderen Quellen stammen, was eine flexible Attribuierung nach den Anforderungen verschiedener Projekte und Bahnstandards ermöglicht. Die Detailstufe der zugewiesenen Informationen, das Level of Information (LOI), ist dabei frei wählbar.

Die Ausgabedaten umfassen:

• Eine Datei im IFC-Format des gesamten Fahrleitungsmodells
• Ein 3D-Solid-Modell im DWG-Format

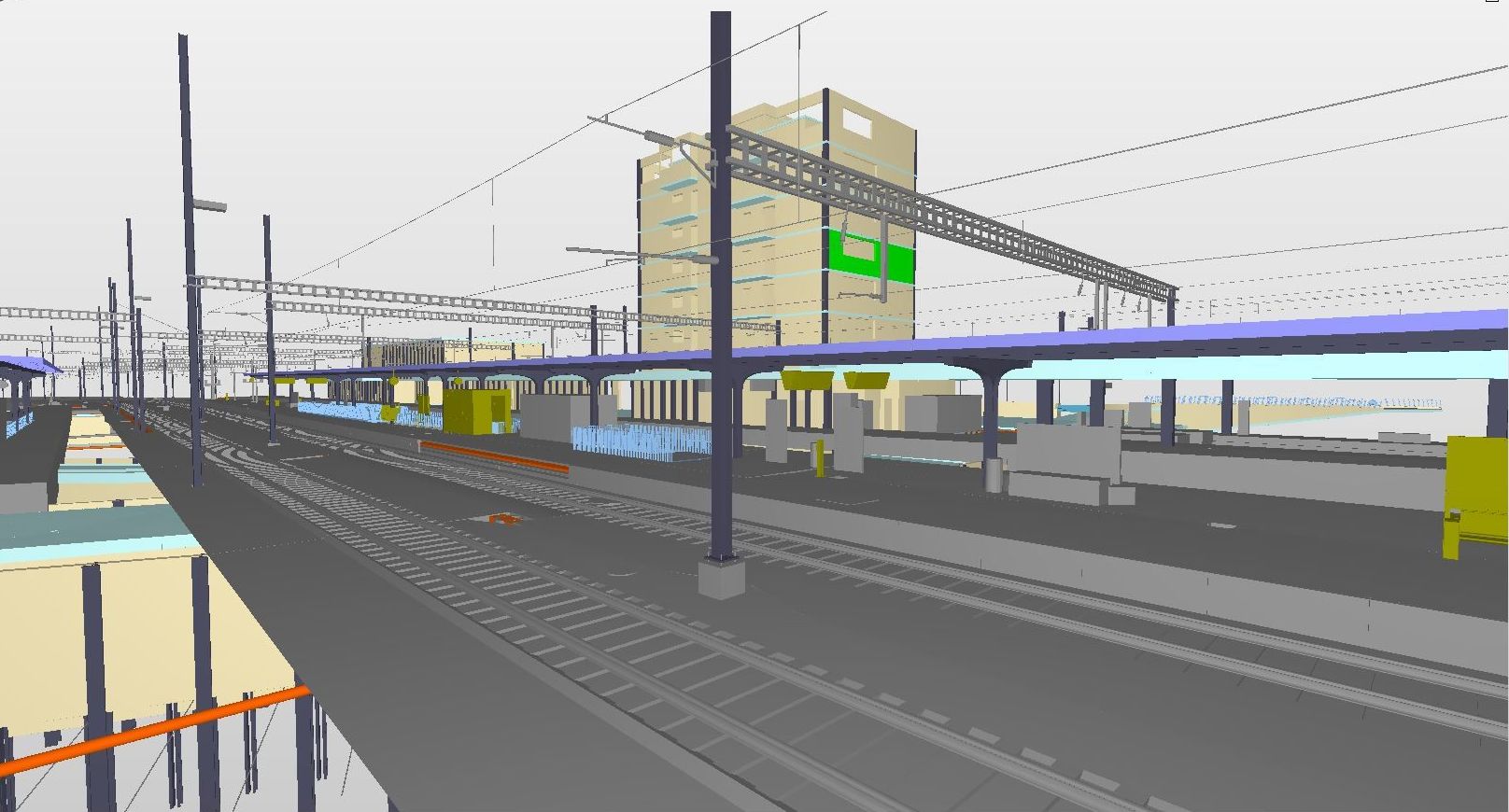

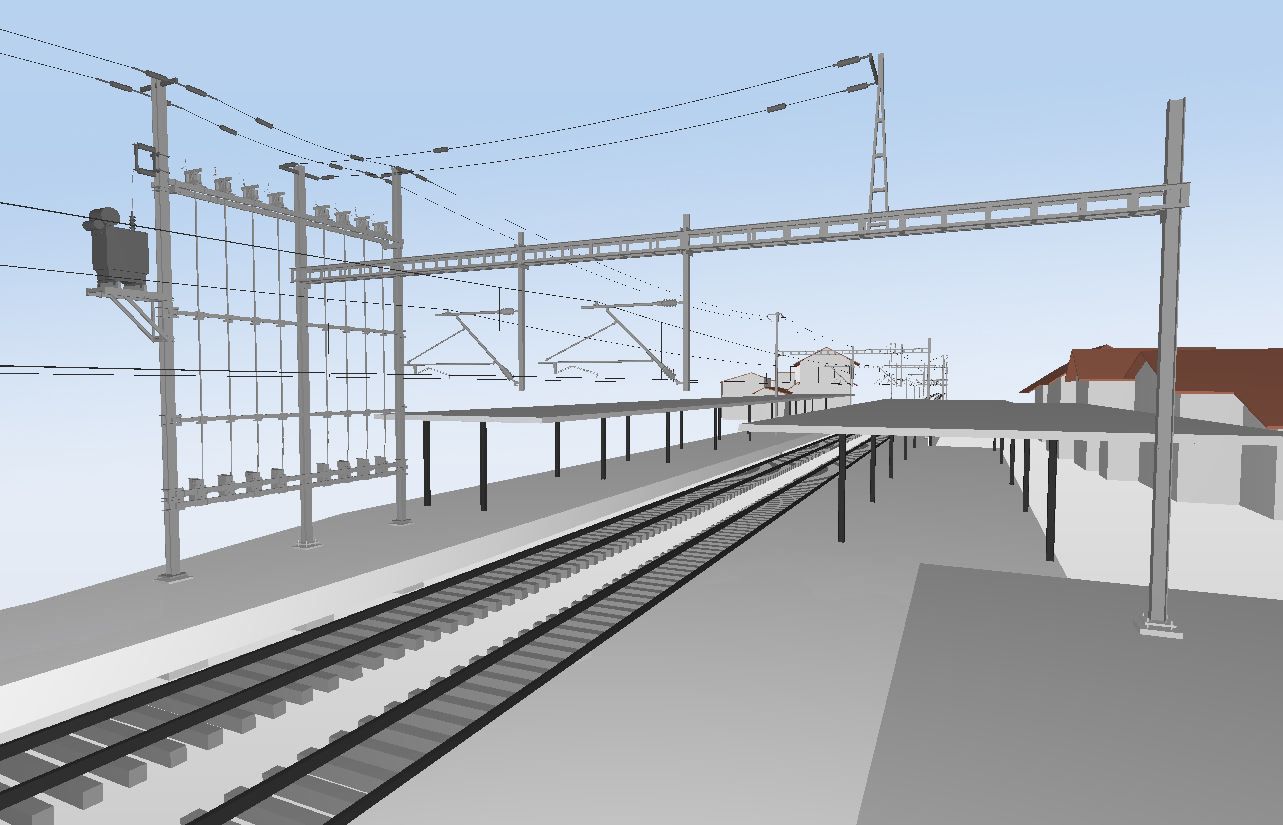

3-D-Modell einer Fahrleitungsanlage im IFC-Format

Spezialmodul für die Planung von Tunnel- und Deckenstromschienenprojekten

ELFF-CASS, ein spezialisiertes und unabhängiges Modul unserer Softwarepalette, ist darauf ausgerichtet, Anwendenden gezielt bei der Planung von Tunnel- und Deckenstromschienenprojekten Unterstützung zu bieten. Durch eine effiziente Vorverarbeitung der Eingabedaten ermöglicht ELFF-CASS die automatische Erstellung von Querprofilen, die speziell für Tunnel- und Deckenstromschienen konzipiert sind. Dies basiert auf präzisen Laserscanaufnahmen sowie detaillierten Gleisdaten, die eine schnelle und präzise Planung der notwendigen Montage- und Bauvorgaben erlauben.

Die Ausgabedaten dieses leistungsfähigen Tools umfassen:

• Querprofile, inklusive der relevanten Montagemassen
• Detaillierte Materiallisten
• Ein umfassendes 3D-Modell der geplanten Anlage

ELFF-CASS steht somit für eine effektive und effiziente Planungsunterstützung bei spezialisierten Tunnel- und Deckenstromschienenprojekten, indem es präzise Planungsunterlagen und -modelle liefert.

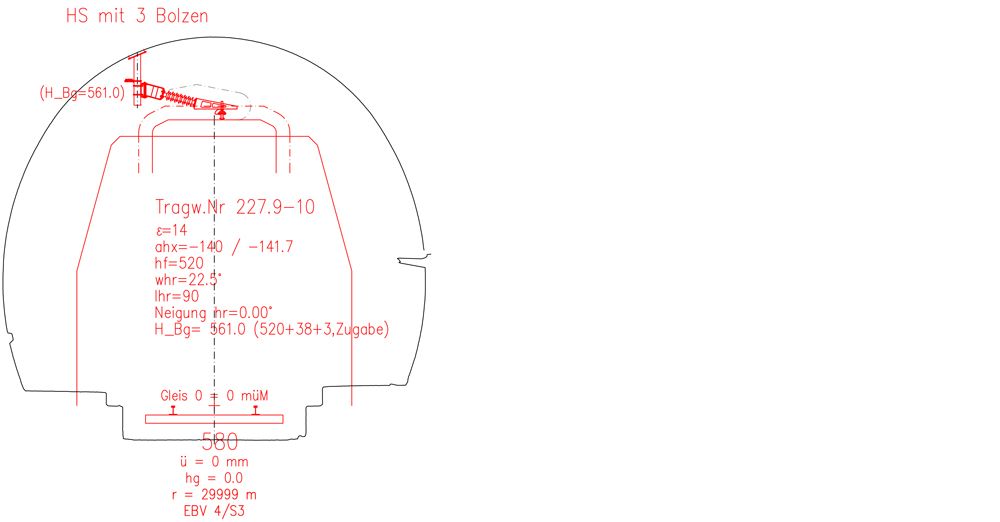

Einzelnes Querprofil im 2-D-Format

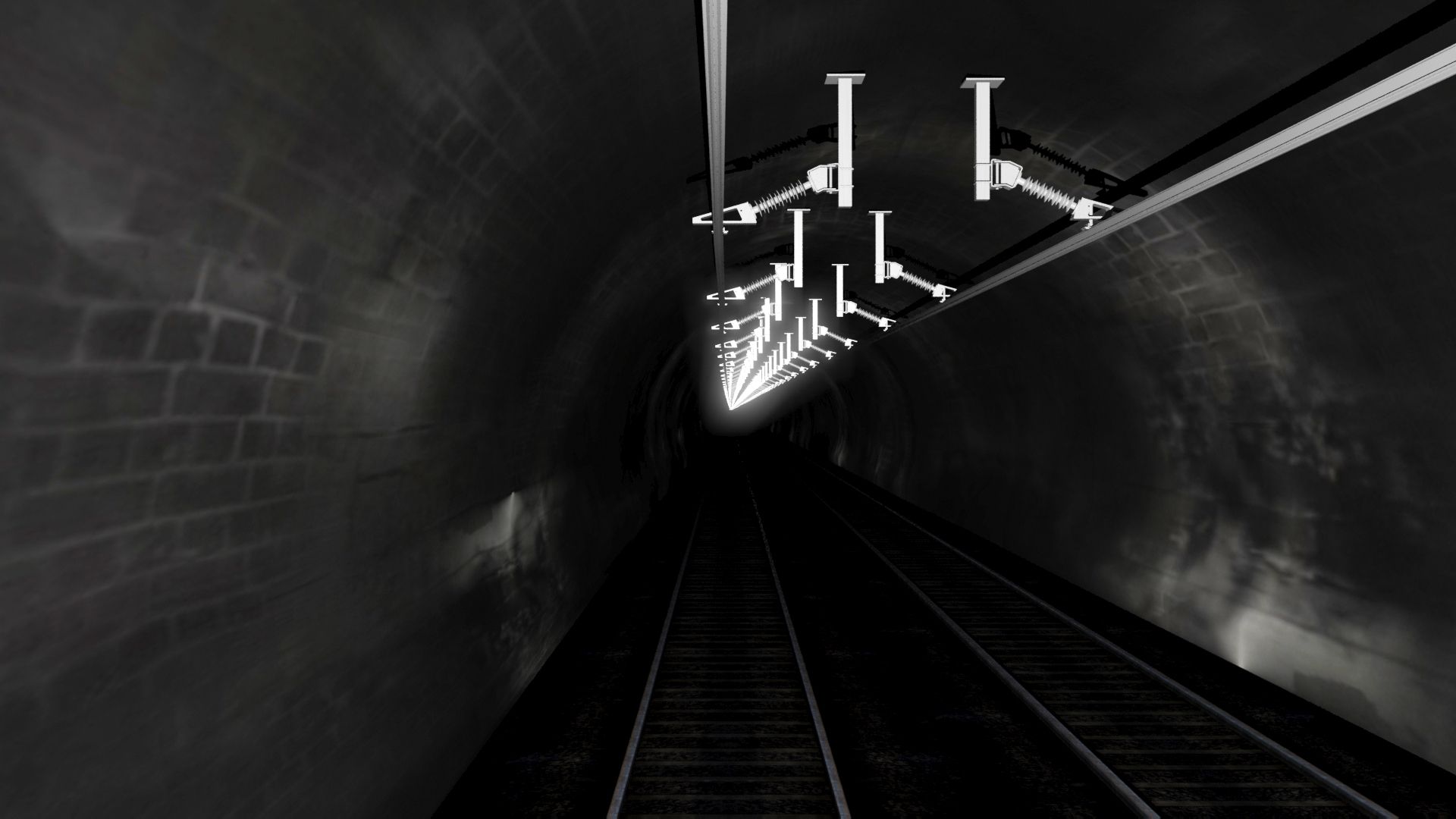

3-D-Modell der gesamten Deckenstromschienenanlage
